중국 로타리 디스크 필터 제조 업체-Xinxiang Yinuo 기계 회사

회전 디스크 필터는 널리 사용되는 단단한 액체 분리 장치입니다.이 장점은 진공 흡수의 분리 능력을 디스크 유형 구조의 연속 작동 특성과 결합하여 효율적으로 낮은 에너지 소비와 높은 전달량 단단한 액체 분리 작업을 달성하는 것입니다.

로타리 디스크 필터:

"고효율 분리 + 안정적인 작동"의 핵심 원칙을 중심으로 설계되었습니다.로타리 디스크 필터

메인 프레임 :원형 필터 탱크 (슬러리 로딩을 위해, 부식 저항에 따라 선택된 재료: 304/316L 스테인레스 스틸, 섬유 유리 강화 플라스틱, 또는 고무 라인), 핵심 회전 디스크 조립 및 기어 모터 드라이브 유닛을 포함합니다.

로타리 디스크 모임:장비의 핵심, 8-24 세그먼트 필터 디스크로 구성된 (처리 용량에 따라 결정되는 양) 각 디스크는 내부적으로 꿀벌 / 라티스 스타일의 액체 수집 챔버를 갖추고 있으며, 외부에 필터 직물로 덮여 있습니다.

진공 및 Backwash 시스템:진공 펌프, 진공 파이프링, 압축 공기 저장 탱크 및 백프시 파이프링을 포함합니다. 파이프는 회전 결합을 통해 디스크 조립에 연결하여 밀봉을 보장하여 진공 흡수 및 백프시 슬러그 배출을 가능하게합니다.

세탁 시스템 :세척 액체 탱크, 스프레이 펌프, 스프레이 파이프 및 견과기를 포함합니다. 견과기는 조절 가능한 각도 및 흐름 속도 (0.5-5 m3/h, 스프레이 투수에 일치) 필터 케이크의 균일한 세척 액체 커버를 보장합니다.

배송 및 배송 시스템:스테인레스 스틸 / 착용 방지 합금 스크래퍼 (필터 직물에서 0.1 - 0.3mm 거리), 옵션 진동 장치 및 다운스트림 전송 장비를 포함합니다.

통제 시스템 :주로 PLC 기반으로, 회전 속도, 진공 수준, 액체 수준 및 세탁 액체 흐름 속도의 실시간 모니터링을 제공합니다. 터치 스크린 매개 변수 구성 및 오류 경보 (예를 들어, 필터 직물 차단, 진공 펌프 실패)를 지원합니다.

장비 선택은 "필터링 영역"을 핵심 메트릭으로, 일반적으로 5 ~ 100 m2의 범위, 200 m2를 초과하는 사용자 정의 솔루션으로 우선시합니다.

Rotary disk filter

핵심 혜택 :

플레이트 앤 프레임 필터 프레스, 챔버 필터 프레스 및 센트리푸일러와 같은 전통적인 고체 액체 분리 장비에 비해 로타리 디스크 필터는 다음과 같은 중요한 장점을 제공합니다.

높은 효율성과 지속적인 작동:회전 디스크 디자인을 사용하면 플레이트 앤 프레임 기계가 요구하는 간헐적인 "플레이트 로딩 필터링 - 휴식"주기가 제거되며 24/7 지속적인 작동을 가능하게합니다.

높은 자동화 :PLC 기반 시스템은 완전히 자동화된 프로세스를 가능하게 하며 노동 비용을 절감합니다.필터 직물 교체는 간단하며, 전통적인 장비에 비해 유지 보수 부담이 크게 낮습니다.

낮은 필터 케이크 습도 함량:"프리 데우디닝 + 깊은 데우디닝 + 반전 폭발" 프로세스는 필터 케이크의 습도 함량이 센트리브보다 10 %-20 % 낮고 전통적인 진공 필터보다 5 %-15 % 낮습니다.화학 흙의 경우 습도 함량의 10 % 감소마다 건조 에너지 소비에 15 %-20 %를 절약합니다.

넓은 적응성 :0.1에서 1000 μm까지의 서스펜션을 처리합니다 안정적인 분리 파라미터 조정을 통해 낮은 점도 (전력 공장 황폐화 기프스무), 높은 점도 (스틱 슬러리) 및 부식 물질 (전기화 폐수)를 달성, 최소한의 필터 직물 접착.

안정적이고 안전하며 환경 친화적입니다:회전 속도

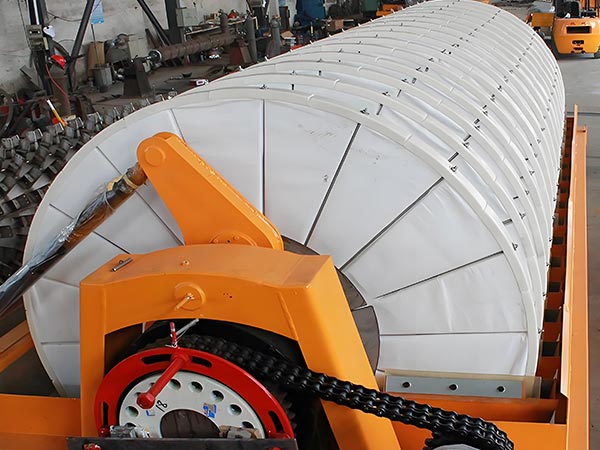

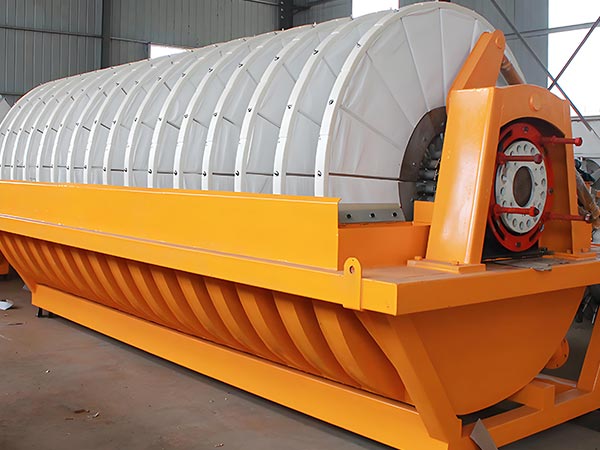

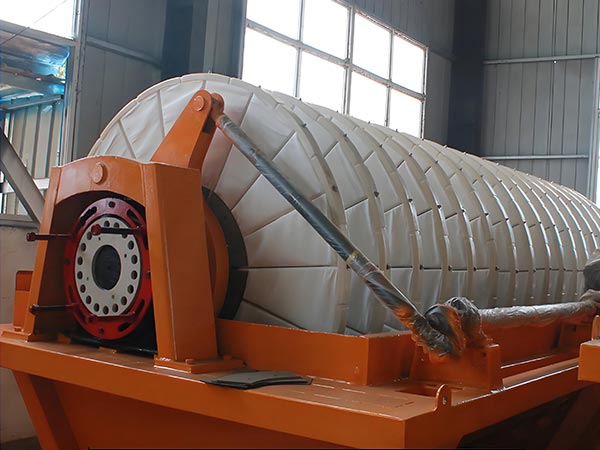

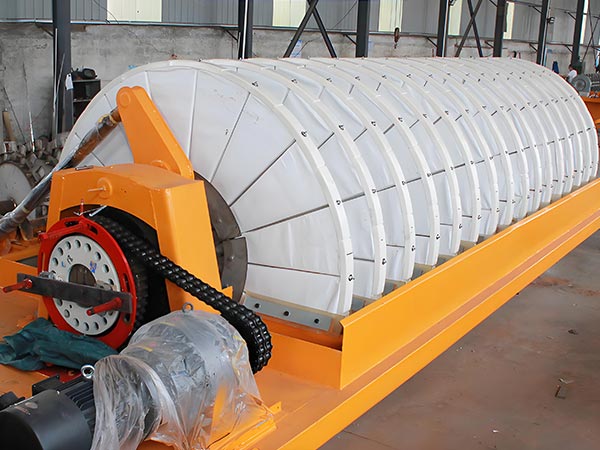

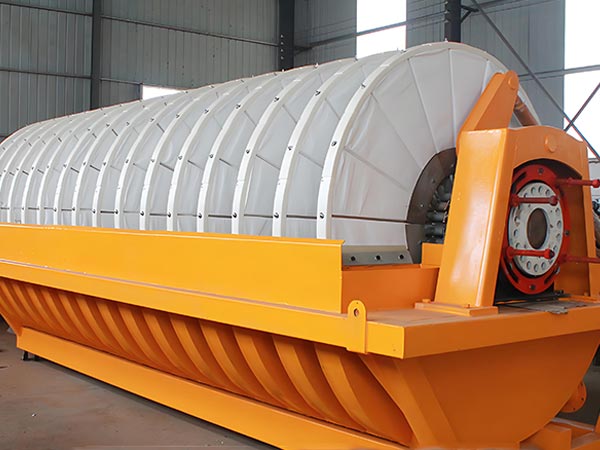

제품 이미지

로타리 디스크 진공 필터 Rotary disk vacuum filter

파라미터 이름	Parameter 범위	지시사항
필터링 지역	5 - 200m2	10화는15화는20명는25는30명는35는40명는45는50명는60는72는84는96는108화는120명m2그리고 etc
필터 디스크의 직경	120-3100 미터	예를 들어 2400 밀리미터의 큰 판 직경, 1200 밀리미터의 작은 판 직경, 또는 2100 밀리미터, 3100 밀리미터 등
필터 디스크 수	2-12 조각	예를 들어, 필터 영역이 10 평방 미터인 경우 필터 디스크의 수는 2, 15 평방 미터인 경우 3, 등등입니다.
플레이트 당 필터 팬 수	20 그들	전통적인 구성은 필터링 프로세스의 제어를 강화하여 케이크 두께를 동일하게 만들 수 있습니다.
필터의 정확성	2 ~ 100 마이크로	사용되는 필터 매체에 따라 다른 정밀도의 필터, 예를 들어 셀룰러 코튼, 필터 직물, 필터 종이 등
필터 압력	0.1-1.0 메가파스칼	다양한 모델 및 응용 요구 사항에 따라 조정 가능
진공의 정도	91.2KPa 미만	필터링 효율성을 보장하기 위해 약 684 밀리미터의 수화물
처리 힘	0.6-1.2 톤의 건조 광산 / 시간 당 평방 미터	특정 처리 능력은 재료 속성, 필터링 영역 등과 같은 요소와 관련이 있습니다.
필터 케이크의 수분 함량	26%를 초과하지 않는 일반 재료	필터 케이크의 수분 함량은 다른 재료들 사이에서 다르며, 일반적으로 포스파이트 집중을 처리할 때 12%에서 18% 사이에 제어될 수 있다.
Slurry 집중	10 % - 65 %	금속 미네랄 슬러리의 최적 농도는 35% -65%, 석탄 또는 다른 가벼운 물질 슬러리의 최적 농도는 20% -40%입니다.
Slurry의 입자 크기	-100 메쉬 ~ -400 메쉬	이 입자 크기 범위 내의 슬러리 필터링에 적합
엔진 전력	5.2 ~ 15 kW	스핀들 모터와 혼합 모터의 전력을 포함하여, 예를 들어, 필터 영역이 10 평방 미터인 경우, 스핀들 모터의 전력은 2.2 kW이며 혼합 모터의 전력은 3 kW입니다; 필터 영역이 120 평방 미터인 경우, 스핀들 모터의 전력은 11 kW이며 혼합 모터의 전력은 15 kW입니다.
장비 재료	스테인레스 스틸, 탄소 강철, 탄소 강철 라인, 고분자 무게 폴리 에틸렌 등	재료의 부식성과 같은 요인에 따라 다른 재료를 선택하십시오.
통제 시스템	PLC 컨트롤	필터링 시간, 압력 및 필터링 미디어 청소와 같은 매개 변수는 필요에 따라 설정할 수 있습니다.

적용 시나리오 :

높은 효율성, 지속적인 작동 및 강한 적응성을 활용하여 회전식 진공 디스크 필터는 환경 보호, 화학 가공, 식품 제조 및 광산을 포함한 여러 분야에서 광범위한 응용을 찾습니다.

1) 환경 보호 산업

도시 폐수 처리 : 프로세스가 활성화 된 진흙과 과도한 진흙, 필터 케이크 수분 함량을 달성

산업 폐수 처리 : 화학, 전기 덮개 및 페인트 폐수에서 크롬 오염 된 흙과 소금 흙을 처리하여 단단한 폐기물의 양을 줄이기 위해;

Flue gas desulfurization: Dewatering desulfurization gypsum slurry from power plants and steel mills to produce gypsum with moisture content. - 기름기 가스 desulfurization : 전력 공장 및 강철 공장에서 기름기 가스 desulfurization

2) 화학 산업

섬세한 화학 물질 : 제품의 순도를 보장하기 위해 합성 잔디와 피그먼트 생산에서 서스펜션을 분리합니다.

비료 생산 : 아모늄 화산 및 칼륨 클로이드 생산에서 phosphogypsum 슬러리와 소금 슬러리를 처리하여 부작용 (예를 들어, phosphogypsum for sulfuric acid production)을 복구합니다.

유기 화학 물질 : 에탄올, 아세톤 및 다른 용제 단단한 혼합물을 분리하여 용제 복구를 가능하게합니다.

3) 식품 산업

Starch Processing : 35% ~ 45%의 습도 함량을 가진 젖은 스테이크를 얻기 위해 스테이크 슬러리의 필터링, 후속 건조를위한 준비;

설탕 산업: 설탕 잔디와 설탕 잔디 필터링 진흙을 처리하여 설탕을 회수; 진흙을 사료로 처리할 수 있습니다.

우유 가공 : 제품 복구율을 향상시키기 위해 치즈 생산에서 유황 단백질 정제 및 유황의 필터링.

4) 광산 및 금속 산업

광물 처리 : 효율적인 운송 및 녹음을위한 10 %-20 % 수분 함량 농축 분말을 생산하기 위해 구리, 철 및 금 광물 농축을 철수;

비 금속 미네랄 처리 : 불순물을 제거하고 순도를 향상시키기 위해 칼라스톤과 카오린 슬러리를 처리합니다.

Metallurgical Waste Treatment: 소금과 빨간 흙을 제거하여 소금과 같은 귀중한 금속을 회수하면서 볼륨을 줄입니다.

5) 새로운 에너지 산업

리튬 배터리 재료 : 입자 크기와 순도를 보장하기 위해 NMP 용액에서 리튬 철 포스파이트와 삼중 물질 잔해를 분리합니다.

Photovoltaic Materials: Filtering quartz sand slurry to remove impurities and enhance photovoltaic glass purity (광전기 재료 : 광전기 재료 : 광전기 재료 : 광전기 재료 : 광전기 재료 : 필터링 quartz sand slurry to remove impurities and enhance photovoltaic glass purity)

에너지 저장 재료: 배터리 순도와 배터리 성능을 보장하기 위해 바나듐 흐름 배터리 전분에서 불순물을 제거합니다.
