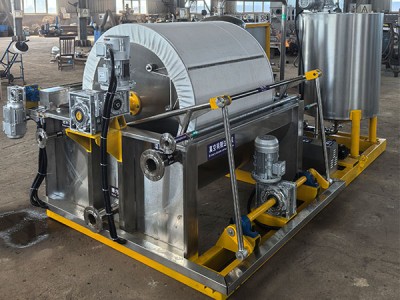

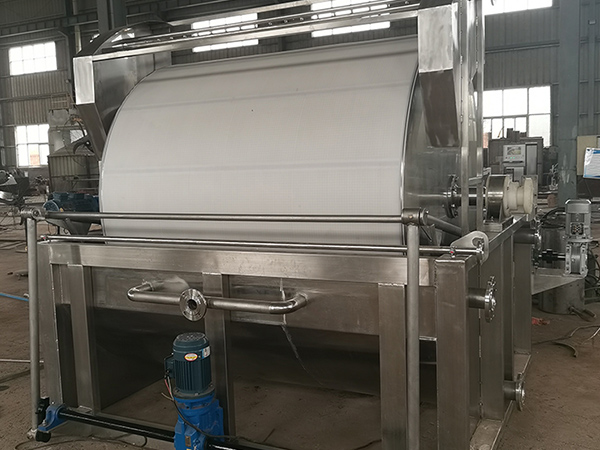

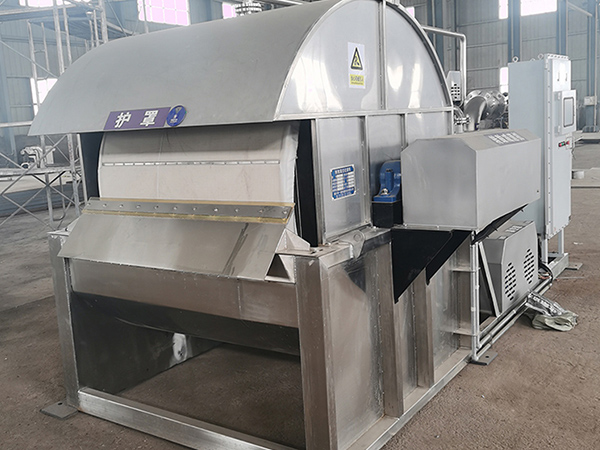

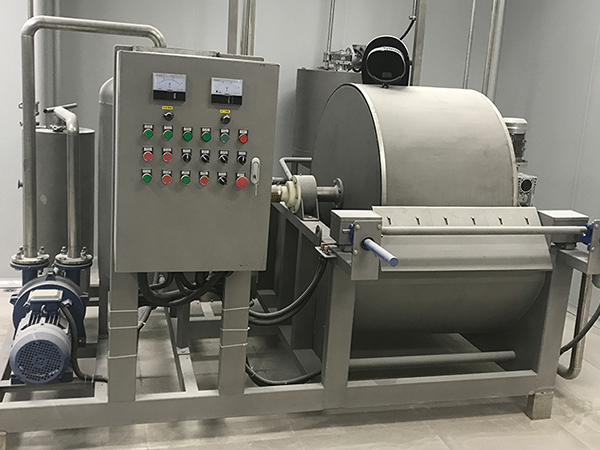

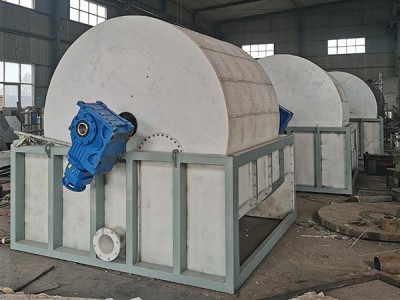

로타리 드럼 필터 Rotary Drum Filter

그것의 핵심 구성 요소는 연속적으로 회전 할 수있는 실린더 회전 끈입니다.이 장치는 회전 끈의 회전 움직임을 사용하여 표면을 덮는 필터 미디어를 운전하여 순서대로 핵심 작동 단계의 일련을 완료합니다. suspension의 초기 필터링에서부터 필터 케이크의 깊은 세척에 이르기까지 과도한 물의 강한 흡입 제거에 이르기까지, 마침내 필터 잔류물의 자동 제거를 실현합니다.이 프로세스 시리즈는 회전 잔류물의 지속적인 회전에서 부드럽게 연결되어 효율적이고 안정적인 주기 생산 모드를 형성합니다. 그것은 화학, 식품, 제약 공정 및 기타 산업 시나리오에 매우 적로터리 드럼 필터

작업 원칙

회전 진공 필터의 작동 메커니즘은 부정적인 진공 압력과 회전 스트라이드 회전의 합동 효과를 기반으로하며, 동적 순환을 통해 고체와 액체를 효율적으로 분리하여 완전한 작동 과정을 포함합니다.

Vacuum Filtering 단계

회전 스택은 중단에 들어가고, 진공 시스템은 필터 직물의 두 측면 사이의 압력 차이를 만들고, 액체 단계는 필터 직물에 침투하여 회전 스택에 들어가고, 단단한 단계는 필터 케이크를 형성하기 위해 유지됩니다.

01 그대

반대 세탁기

회전 스트레인이 필터 케이크와 함께 필터 표면에서 벗어나면 세척 액체는 스프레이 또는 잠수함으로써 필터 케이크를 침투하고 진공 흡입은 녹은 불순물을 꺼내 깊은 정화를 실현합니다.

02화

Vacuum 건조기

드럼은 건조 영역으로 계속 회전하여 진공 효과를 강화하여 필터 케이크의 모발 채널에서 남은 액체 단계를 더 제거하여 수분 함량을 줄입니다.

03 그대

기계적 탈출

드럼이 배출 영역에 들어갈 때, 진공이 방출되고 압축 공기 푸드백 또는 스크래퍼 스트리핑과 결합되어 필터 케이크가 호퍼로 완전히 제거됩니다.

04화

Filter Fabric의 재생

해독 후, 필터 직물은 고압 스프레이 또는 압축 공기를 통해 파우더와 표면 남은 입자를 제거하고, 필터 성능을 복원하고 다음 사이클에 들어갑니다.

구조

로터리 드럼 필터그것은 주로 다음의 핵심 구성 요소로 구성됩니다 :

Structure

01 그대

로터리 유닛

장비의 핵심, 일반적으로 실린더 금속 실린더, 표면은 적막한 액체를 흡수하기 위해 밀접하게 덮여 있습니다.공정 파티션 제어를 달성하기 위해 여러 개의 독립적인 팬 모양의 내부 분할.

02화

필터 화장품

회전 스트랩의 표면을 덮는 필터 레이어는 재료의 특성에 따라 선택되며 단단한 입자를 저장하는 데 사용됩니다.

0 0 0

재료 탱크

트럼프 아래에 놓인 중단 컨테이너, 드럼의 하단 부분은 필터링되는 재료와의 지속적인 접촉을 보장하기 위해 조절 가능한 깊이로 탱크에 몰입됩니다.

04 그대

진공 시스템

그것은 진공 펌프와 진공 탱크로 구성되어 필터링, 세척 및 건조 단계를위한 부정 압력 전력을 제공하고 액체를 필터 직물에 침투시키는 것입니다.

05화

세탁기기

드럼의 액체 표면 영역에 위치한 스프레이 파이프 또는 침수 탱크가 장착되어 물이나 용액과 같은 세척 액체를 필터 케이크에 분사하는 데 사용됩니다.

06.기사

Slag 제거 부품

금속 / 고무 스크래퍼 및 압축 공기 반환 시스템을 포함하여 필터 직물의 표면에서 필터 케이크의 합동 효과가 제거됩니다.

07일

전송 기계

엔진, 회전기 및 기어 / 체인 전송 그룹을 통해 드럼을 0.5-3 rpm의 동일한 회전 속도로 운전하십시오.

08화

Distribution 헤드

분배 헤드 : 드럼 끝에 설치된 동적 밸브, 드럼과 함께 회전하여 파이프라인을 통해 진공 또는 압축 공기 시스템에 다른 구역을 연결하여 자동 프로세스 전환을 실현합니다.

Rotating Drum Filter의 장점

지속적인 운영

회전 스트레인의 지속적인 회전은 필터링, 세척 및 배출의 전체 과정을 자동화하여 대규모 생산의 효율성을 크게 향상시킵니다.

높은 수준의 자동화

회전 스트랩 회전 속도, 진공 및 세척 액체 매개 변수를 조정함으로써 안정적이고 제어 가능한 필터링 품질을 보장하고 수동 작동에 대한 의존성을 크게 줄입니다.

좋은 케이크 세척 효과

그것은 다단계 반전 세척의 설계를 지원합니다. 효율적으로 고순도 제품의 수요를 충족시키기 위해 필터 케이크에 용해 불순물의 잔류를 줄입니다.

넓은 범위의 응용 프로그램

그것은 다른 농도와 입자 크기의 중단을 처리 할 수 있으며, 특히 중간 농도와 좋은 입자 정착 성능을 가진 재료 시스템에 적합합니다.

Rotary Vacuum Drum Filter 사용법

회전 드럼 필터는 주로 높은 농도, 거친 입자, 케이크 형성 및 배출 쉬운 중단을 다루는 데 적용되며 주요 응용 분야는

01 그대

화학 산업

피그먼트, 페인트, 촉매제, 비료 및 카우스틱 소다 등의 생산에 적용되며, 반응 후 고체 - 액체 혼합 시스템을 효율적으로 분리합니다.

02화

광산 처리

금, 구리, 철 및 기타 슬러리 가공을 위해, 단단한 미네랄의 효과적인 회수 및 정화를 달성합니다.

03 그대

환경 보호

폐수, 화학 흙 및 기타 산업 폐기물의 인쇄 및 염색을 위해 효율적인 탈수 및 단단한 액체 분리를 달성합니다.

04화

제약 생산

API 준비 과정에서 핵심 고체 액체 분리 프로세스를 완료하려면 장비가 위생 제조 사양을 충족해야합니다.

일반적인 결함과 회전 드럼의 해결책

필터

잘못된 현상	가능한 이유	해결책
필터링 속도가 갑자기 감소합니다.	필터 직물이 차단되었습니다; 진공 정도가 부족합니다; 중단 농도가 너무 낮습니다.	필터 수건을 교체하거나 청소하십시오; 진공 펌프가 제대로 작동하는지 확인하고 공기 유출을 수리하십시오; 중단 농도를 조정하십시오 (예를 들어, flocculant를 추가함으로써)
필터 케이크의 두께는 불평등합니다.	회전 드럼이 너무 빨리 회전하고 있습니다; 냄비의 액체 수준이 불안정합니다; 필터 직물이 편차하고 있습니다.	회전 속도를 줄이기; 공급 속도를 조정하여 액체 수준을 안정화하십시오; 필터 직물의 위치를 캘리브레이드하고 긴장 장치를 확인하십시오.
필터 케이크는 제거할 수 없습니다.	진공 정도는 시간에 끊어지지 않으며, 스크래퍼는 착용되거나 각도가 부적절하며, 필터 케이크는 너무 건조/ 너무 붙어있다.	배포 헤드가 정상적으로 전환되는지 확인하십시오 (진공을 끊으십시오); 스크래퍼를 교체하거나 각도를 조정하십시오; 진공 수준이나 세척 액체의 양을 조정하십시오.
불충분한 진공 수준	진공 펌프 오작동; 파이프라인 또는 구역 공기 유출; 필터 직물 손상	진공 펌프를 수리; 파이프 라인 연결 및 드럼 구역의 밀봉을 검사, 모든 유출을 수리; 손상된 필터 직물을 교체
부족한 세탁 효과	부족한 세탁 액체의 흐름; 막힌 스프레이 파이프; 너무 짧은 세탁 시간	세척 액체의 흐름 속도를 높이기; 스프레이 파이프의 을 청소; 드럼의 회전 속도를 줄이고 세탁 시간을 연장
장비 작동 중 비정상적인 소음	베어링 착용; 전송 기어 / 체인 풀림 또는 부적절한 lubrication	베어링을 교체; 전송 구성 요소를 단단히하고 기름을 첨가하십시오.

필터 직물의 상태, 진공 시스템의 밀착성 및 전송 부품의 착용을 정기적으로 검사함으로써 장비의 안정적인 작동을 보장하여 오작동의 발생을 효과적으로 줄일 수 있습니다.

회전 진공 필터 가격

회전식 진공 드럼 필터의 가격은 여러 가지 요소에 의해 영향을받습니다. 필터링 지역은 작은 장비의 실험실 사용에서 대형 장비의 산업용 사용에 이르기까지, 면적이 크면 가격이 높을수록 장비의 재료는 또한 비용과 관련이 있으며, 부식성 물질, 산성 및 알칼리 저항 특수 합금 또는 공학 플라스틱의 사용에 접촉 할 때 비용은 상대적으로 높습니다.

당신의 회전 드럼 필터 제조 업체로서 우리를 선택, 우리는 산업 경험의 년, 고급 생산 기술 및 혁신의 추구에 의존하여, 당신의 생산 과정을위한 견고한 보증을 제공하기 위해 매우 효율적이고 신뢰할 수있는 필터를 만듭니다.
