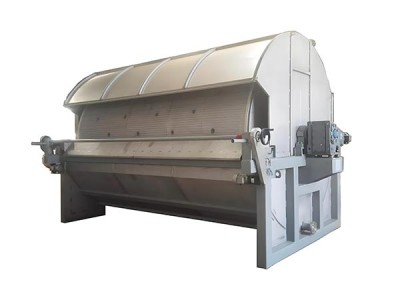

중국 진공 회전 필터 디자인-Xinxiang Yinuo 기계 회사

진공 회전 필터는 진공 흡입과 회전 드럼을 사용하여 지속적인 단단한 액체 분리를 달성하는 산업 장치입니다. 그것의 핵심 구성 요소는 표면에 필터 직물로 덮인 천천히 회전하는 빈 드럼입니다. 내부 진공 펌프에 의해 생성 된 흡입을 통해 중단의 액체는 드럼에 끌어 당기는 반면 단단한 입자는 필터 케이크를 형성하기 위해 유지됩니다 - 지속적인 필터링, 탈수 및 배출을 허용합니다. 그것은 화학 공학, 광산 및 환경 보호와 같은 산업에서 널리 사용됩니다.

특징

모델	필터 영역 (m2)	드럼 직경 (m)	삽입 각도 (°)	드럼 속도 (r / min)	호스트 전력 (kW)	무게 (kg)	(이하 mm)크기
G2 / 1.0	2개	1개	120명	0.13 ~ 2	0 37	1520개	1600 x 1800 x 1500
G5 / 1.6	5개	1.6 개별	120명	0.13 ~ 2	0 55	2500명	2200 x 2600 x 2100
G10 / 2.0	10화	2개	140개	0.13 ~ 0.79	1.5 개	4160 개	3380 x 3000 x 2170
G15 / 2.5	15화	2.5 개	140개	0.13 ~ 0.79	1.5 개	5300원	3860 x 3100 x 2750
G20 / 2.5	20명	2.5 개	140개	0.13 ~ 0.79	1.5 개	6320개	4460x310x2750 이미지

Vacuum Rotary Filter의 작동 원칙

회전 드럼과 내부 진공 시스템의 공동 작동으로 지속적인 고체 - 액체 분리를 달성합니다.로터리 드럼 필터 Rotary Drum Filter

드럼은 부분적으로 처리되는 서스펜션에 잠겨 있습니다. 내부 진공 시스템은 부정적인 압력을 생성하여 액체를 배출을 위해 드럼으로 끌어당깁니다. 동시에 단단한 입자는 드럼 표면의 필터 매체에 흡수하여 필터 케이크를 형성합니다.

드럼이 지속적으로 회전함에 따라 필터 케이크는 세척 영역, 건조 영역을 통과하고 마침내 배출 과정이 완료되는 배출 영역에 도달합니다.

Working Principle

Vacuum Rotary Filter의 특징

1) 효율적이고 자동화된 운영

드럼을 회전함으로써 필터는 필터링, 세척, 건조 및 배출의 네 가지 핵심 프로세스를 완료하여 지속적인 생산을 가능하게 합니다.회전 속도와 진공 정도와 같은 매개 변수는 자동으로 조정할 수 있으며 간헐적인 수동 작동의 필요성을 제거하고 노동 비용을 절감합니다.

2) 안정적인 분리 성능

진공 부정 압력의 지속적인 작용은 빠른 분리 속도를 보장 할뿐만 아니라 깊은 탈수증을 가능하게하여 필터 케이크의 수분 함량이 낮습니다.분리 효율은 물질 농도의 변동에 의해 덜 영향을받으며 안정적이고 제어 가능한 성능을 보장합니다.

3) 광범위한 재료 적응성

필터 직물을 교체하고 회전 속도와 진공 정도와 같은 매개 변수를 조정한 후에, 필터는 granular, viscous 및 crystalline을 포함한 다양한 재료에 적응할 수 있습니다.

4.Compact 구조 및 간단한 유지 보수

여러 기능을 하나의 단위로 통합하여 필터는 작은 발자국을 차지합니다. 핵심 구성 요소는 조립 및 분해하기 쉽습니다. 일일 유지 보수는 주로 필터 직물을 청소하고 착용 부품을 교체하여 작업을 간단하게합니다.

Rotary Vacuum Filter 비디오
